När en villaägare i Hägersten river upp badrumsgolvet kan en golvbrunn som känns stadig vid första anblick visa sig sitta löst i en vanlig spånskiva utan ordentlig förstärkning. Då räcker det inte att byta brunnen och lägga nytt ytskikt. Underlaget, brunnen, tätskiktet och golvet måste fungera tillsammans, annars kan rörelser belasta anslutningen och äventyra tätheten.
Vid montering av golvbrunn i spånskiva är det därför klokt att börja med konstruktionen, inte med håltagningen. Här går vi igenom vad som behöver kontrolleras och hur du tänker kring infästning, placering, fall och tätning i ett badrum på träbjälklag.
Innehållsförteckning
- Så fungerar golvbrunn, spånskiva och tätskikt som en helhet
- Underlag och bärighet innan brunnen sätts på plats
- Placering, håltagning och infästning av brunnen
- Så bygger du rätt fall i spånskiveunderlaget
- Tätning mot tätskikt och rätt val av metod
- Kontroll innan golvet stängs inne
- Vanliga misstag och när du bör ringa en rörmokare

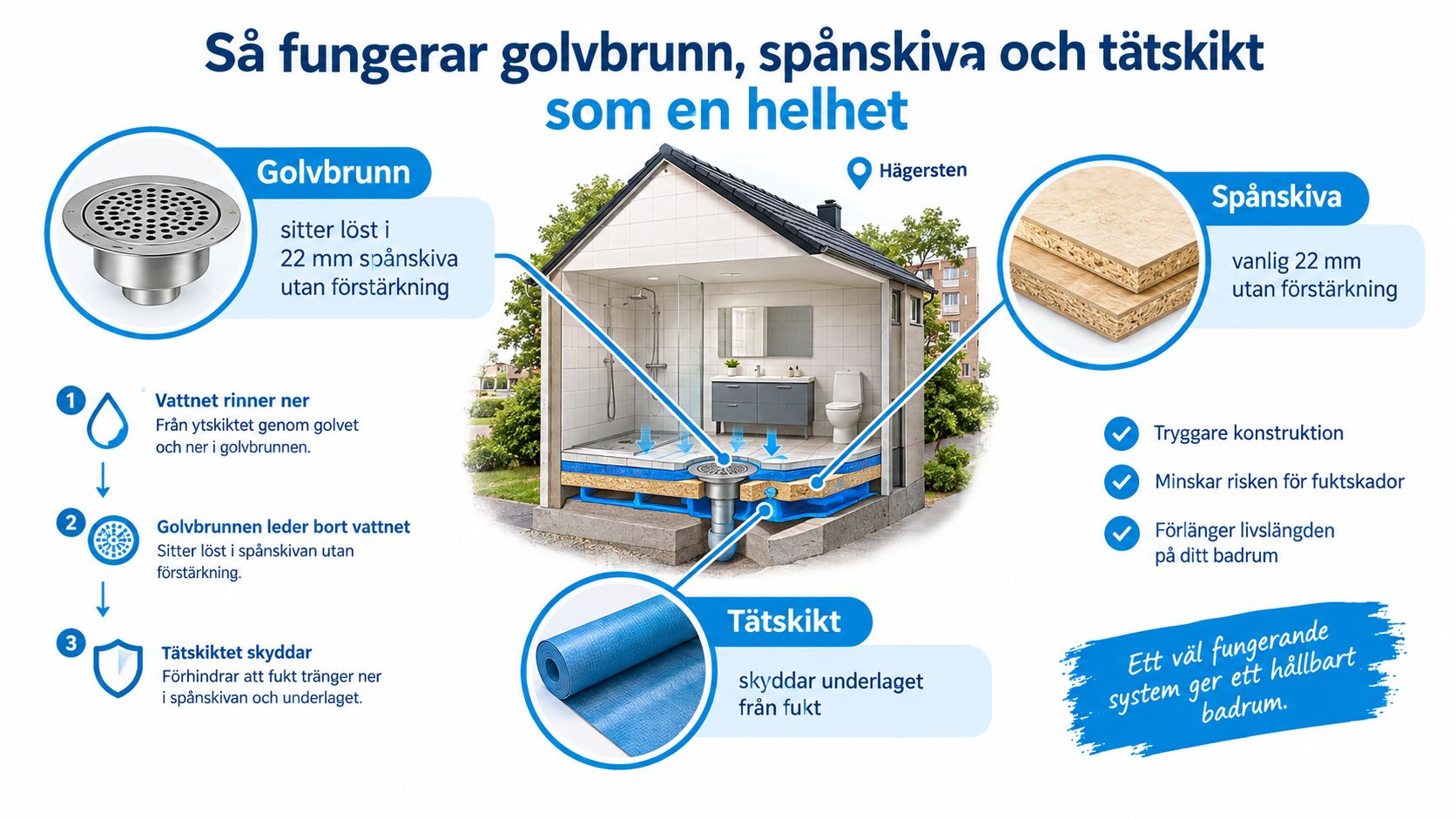

Så fungerar golvbrunn, spånskiva och tätskikt som en helhet
Tänk på golvet som en sammanhängande kedja: bjälklag – spånskiva – golvbrunn – tätskikt – ytskikt. Bjälklaget bär konstruktionen, skivan skapar underlag, brunnen leder bort vattnet och tätskiktet skyddar de bakomliggande materialen. Ytskiktet ska i sin tur leda vatten mot brunnen. Om en del kan röra sig i förhållande till de andra riskerar anslutningen mellan brunn och tätskikt att ta stryk.
En vanlig missuppfattning är att brunnen blir stabil bara för att den skruvas fast i skivan. Men en spånskiva som sviktar eller saknar stöd under brunnen kan röra sig med lasten. Då hjälper det inte att själva brunnen ser rak ut vid monteringen. Infästningen måste vara förankrad i bjälklaget enligt brunnstillverkarens anvisningar, och hela golvuppbyggnaden måste vara lämplig för den valda tätskiktslösningen.
Boverkets krav gäller funktionen i våtrummet: ytor som kan utsättas för vatten i vätskefas ska ha vattentätt skikt när det behövs, och vatten ska kunna rinna till golvbrunnen (Boverkets vägledning om fuktsäkerhet). Det betyder att brunnen inte kan bedömas fristående från fall, underlag och tätskikt. Branschregler och produktanvisningar hjälper till att omsätta kraven till en fungerande konstruktion.
Praktisk regel: Om brunnen rör sig när golvet belastas, åtgärda infästningen innan tätskiktet monteras. Tätskiktet är ingen förstärkning av bjälklaget.
Är avrinningen dålig trots att brunnen verkar hel, kan orsaken ligga i fall eller anslutning snarare än i själva avloppet. Läs mer om avlopp i dusch och möjliga orsaker till problem.

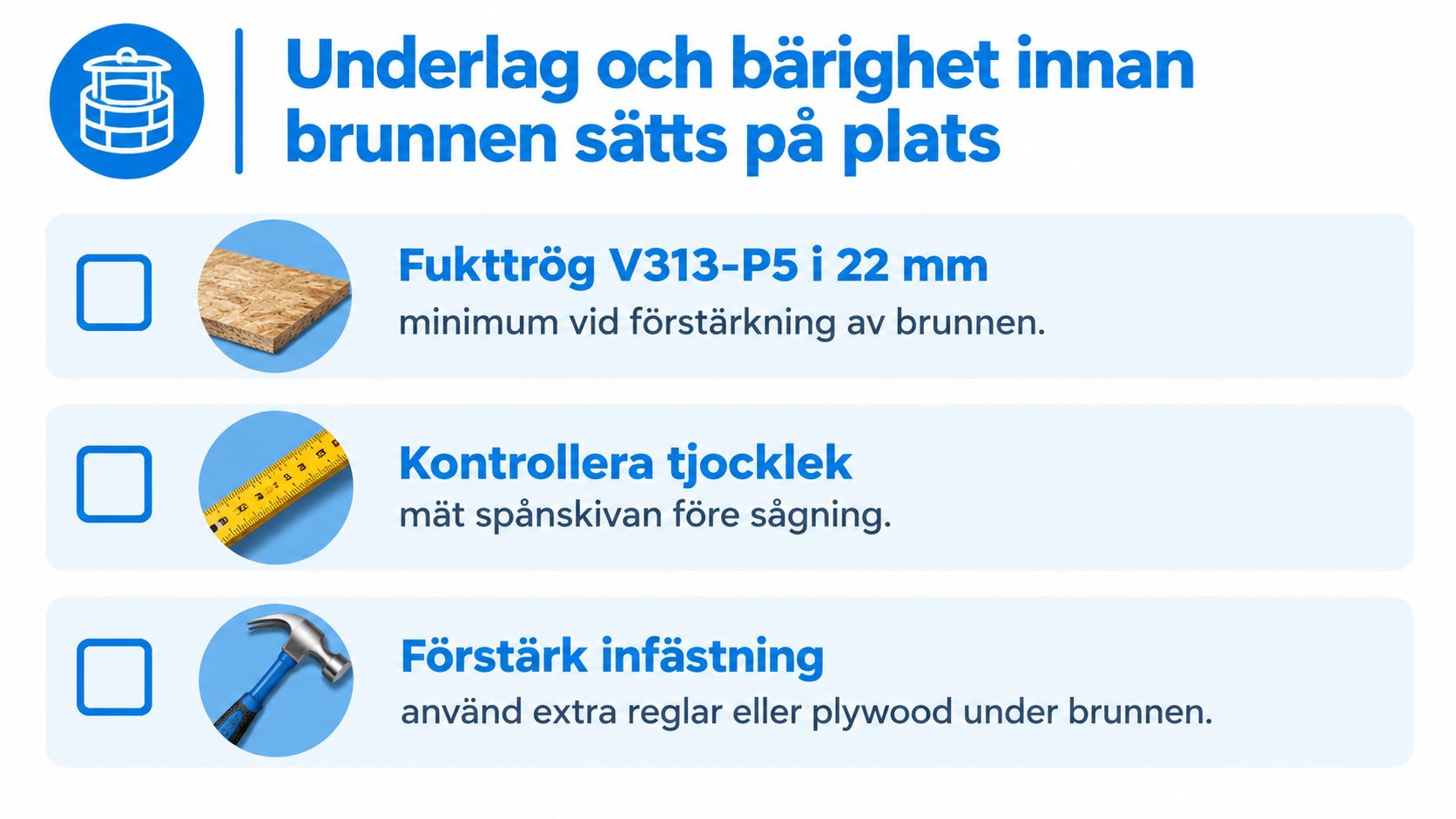

Underlag och bärighet innan brunnen sätts på plats
Börja med att undersöka bjälklaget och spånskivan. Kontrollera att skivan är hel, ordentligt understödd och lämplig för våtrummets uppbyggnad. En golvbrunn ska inte förankras enbart i en tunn eller sviktande skiva, eftersom den då riskerar att röra sig när golvet används.
GVK rekommenderar fukttrög spånskiva, 22 mm, kvalitet V313-P5 vid förstärkning av träbjälklag. GVK anger också att bjälkar och reglar normalt bör ha centrumavstånd inom intervallet 300–600 mm (branschreglerna med GVK:s rekommendationer). Det är underlagets samlade styvhet som spelar roll. Rätt skivtyp hjälper, men ersätter inte kontroll av bjälkar, skarvar och stöd kring brunnen.
Kontrollera konstruktionen före sågning
Innan hålet markeras bör montören veta hur brunnen ska fästas och hur tätskiktet ska anslutas. I praktiken kan det behövas kortlingar eller en monteringsplatta så att fästanordningarna får stöd i bjälklaget. Lösningen ska följa den valda brunnens monteringsanvisning, inte improviseras när hålet redan är upptaget.
Gå igenom följande innan arbetet börjar:
- Skivans skick och typ: Kontrollera att underlaget är helt och att materialet passar konstruktionen.
- Bjälkar och reglar: Leta efter rörelse, skador och bristande stöd runt den planerade brunnen.
- Infästning: Bestäm var monteringsplatta eller förstärkning ska sitta så att brunnen kan fästas i bjälklaget.
- Befintlig brunn: Ta reda på ålder, typ och skick innan den byggs in eller återanvänds.
I äldre badrum är brunnens ålder särskilt viktig. Äldre brunnar kan omfattas av utbyteskrav vid renovering, så kontrollera aktuell regel och brunnens dokumentation innan du planerar att behålla den.
Placering, håltagning och infästning av brunnen

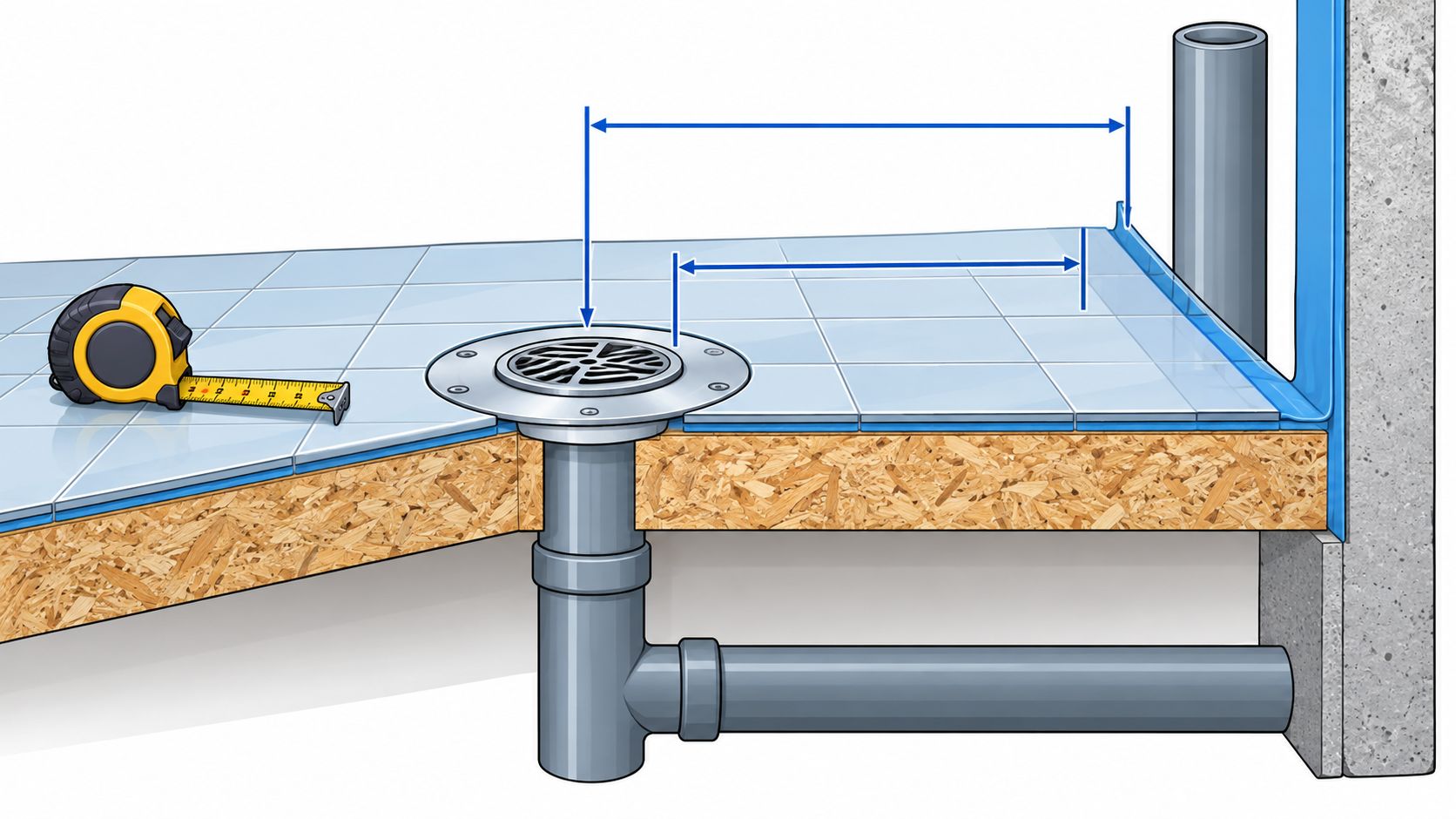

Brunnens placering styr hur tätskiktet kan anslutas och hur golvets olika lager möts. Säker Vatten anger normalt minst 200 mm mellan brunnens yttre fläns och väggens tätskikt. För golv med plastmatta gäller i stället minst 500 mm till spillvattenrör eller rörgenomföringshylsa. Kontrollera kraven för den valda konstruktionen och följ brunnstillverkarens monteringsanvisning.
Markera, såga och förankra
Markera brunnens läge och kontrollera att röranslutning, infästning och planerad golvuppbyggnad får plats. Såga öppningen med sticksåg eller använd borrkrona om det passar brunnen och materialet. Anpassa hålets storlek efter tillverkarens anvisning. Ett för stort hål minskar stödet runt brunnen och gör infästningen svårare.
Montera brunnen med godkända fästanordningar och använd monteringsplatta om systemet kräver det. Infästningen ska hindra rörelse mellan brunn och bjälklag. Att skruva direkt i spånskivan utan en godkänd lösning kan lämna skivan med en belastning den inte är avsedd att bära.
Rikta brunnen i våg innan infästningen låses. Säker Vattens monteringskrav tillåter högst ±2 mm avvikelse, mätt från brunnens centrum till flänsens ytterkant (Säker Vattens monteringskrav för golvbrunn). Kontrollera flera riktningar med vattenpass och justera höjden så att flänsen, eller en eventuell förhöjningsring, passar mot underlaget för tätskiktet.
När brunnen sitter fast ska den inte kunna vicka eller förskjutas. Sätt på skyddslock under byggtiden så att damm och byggmaterial inte hamnar i avloppet.

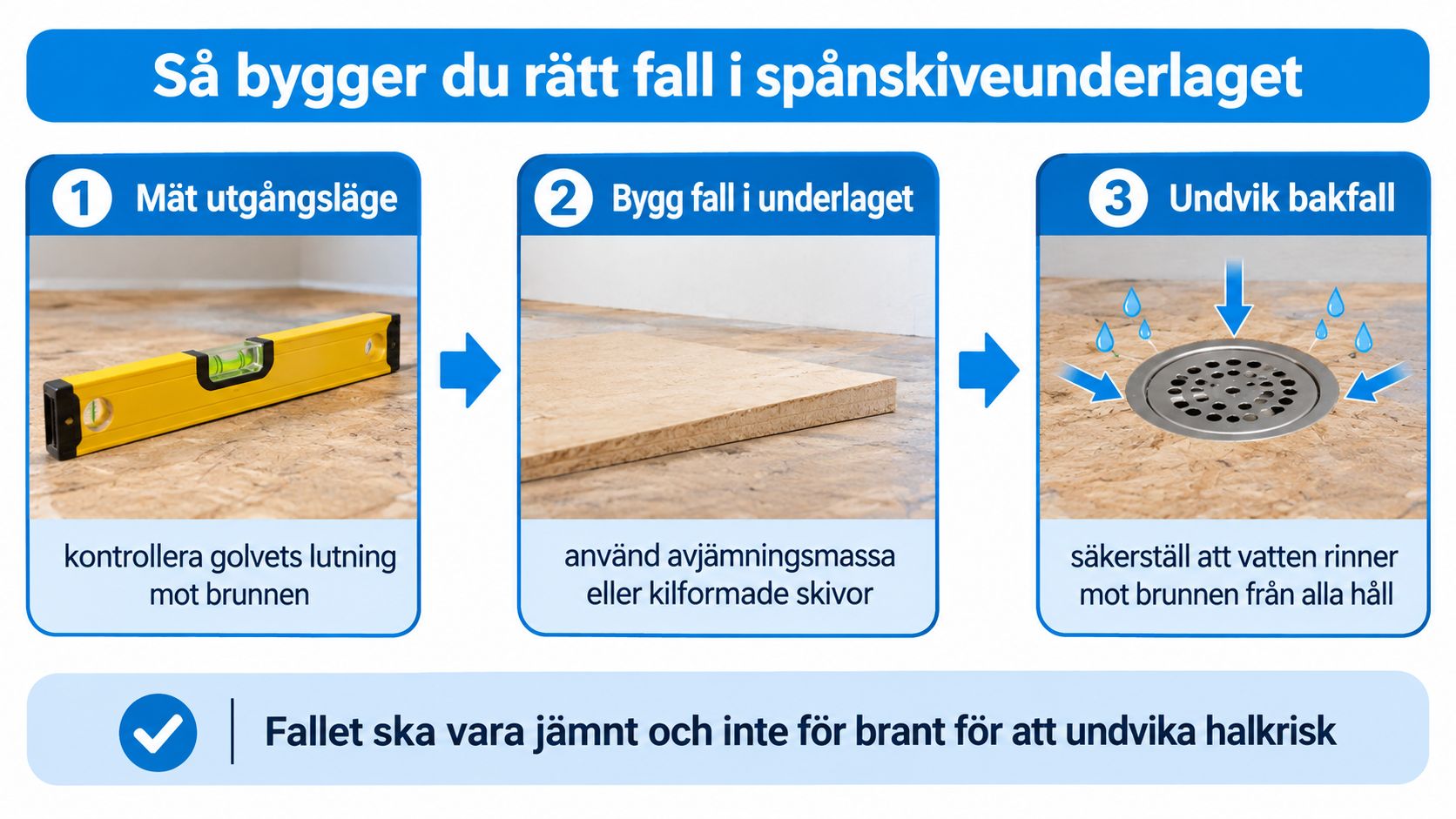

Så bygger du rätt fall i spånskiveunderlaget
En brunn som står i våg ger inte automatiskt ett golv med fungerande avrinning. Fallet måste byggas i golvets underlag och fortsätta i det färdiga ytskiktet, så att vatten leds till brunnen utan bakfall. Spånskivan är inte i sig en färdig fallkonstruktion.
TräGuiden anger att ytor som regelbundet utsätts för vatten ska ha en lutning mellan 1:50 och 1:150, motsvarande cirka 20–7 mm per meter (vägledning om fall vid golvbrunn). För en sträcka på en meter innebär det att ytan ska höjas ungefär 7–20 mm i riktning bort från brunnen. En flackare lutning kan försämra avrinningen, medan en brantare lutning kan öka halkrisken.
Mät efter att underlaget är färdigbyggt
Börja med att kontrollera golvet i flera riktningar med rätskiva och digitalt vattenpass. Mät efter att spånskiva, förstärkningar och eventuell avjämning är klara, men innan tätskiktet läggs. Då går det fortfarande att rätta till ojämnheter utan att behöva riva ett färdigt ytskikt.
Fallet kan byggas med en systemanpassad avjämningsmassa eller annan lösning som är godkänd för underlaget. På träbjälklag ska produktens anvisningar följas, inklusive krav på förbehandling och eventuell armering. Välj inte material enbart för att det går att hälla ut. Det måste passa både spånskivan och den planerade tätskiktsuppbyggnaden.
Kontrollera särskilt området närmast brunnen och övergången mot väggar och dörr. Ett lokalt bakfall kan bli kvar även om resten av golvet lutar åt rätt håll. Om golvvärme ingår behöver den samordnas med fall och golvuppbyggnad; läs mer om att lägga golvvärme i badrum.
Tätning mot tätskikt och rätt val av metod
Anslutningen mellan tätskikt och golvbrunn måste vara kompatibel med den valda brunnen. Metoden skiljer sig åt mellan plastmatta och andra tätskikt, och detaljerna styrs av produktens monteringsanvisning. Följ alltid anvisningarna för just kombinationen av brunn och tätskikt, i stället för att blanda delar från olika system.
| Tätskikt mot golvbrunn | Förberedelse av fläns | Kritisk kontroll |
|---|---|---|
| Plastmatta | Rengör och förbered flänsen enligt brunns- och mattillverkarens anvisningar. Mattan svetsas eller ansluts med den avsedda metoden. | Kontrollera att anslutningen är utförd enligt systemets anvisningar och att mattan ligger tätt mot brunnen. |
| Vätskebaserat tätskikt | Förbered flänsen och använd den försegling eller anslutningsdetalj som ingår i det godkända systemet. | Kontrollera att rätt primer, manschett eller annan systemdel används där anvisningen kräver det. |
| Kakel eller klinker | Tätskiktet ansluts till brunnen enligt systemets lösning. Plattor och fogar ersätter inte tätskiktet. | Säkerställ att fläns, tätskikt och brunn är avsedda att fungera tillsammans innan skikten byggs in. |
En väggnära brunn med mindre avstånd än den normala placeringen kräver extra kontroll. För en placering närmare väggen än 200 mm behöver brunnen och tätskiktet vara provade och godkända tillsammans. Det är inte en detalj som bör lösas med en egen anpassning på plats.
En snygg anslutning på ytan är inte bevis på att tätskiktet är rätt kopplat till brunnen. Dokumentera utförandet innan det täcks.
Kontrollera flänsens skick, höjd och renhet innan tätskiktet monteras. Om något inte stämmer med systemets anvisning ska arbetet pausas och lösningen redas ut innan nästa skikt läggs.
Kontroll innan golvet stängs inne
Gör egenkontrollen medan infästning, fläns och underlag fortfarande är synliga. När konstruktionen täcks blir ett fel svårare att hitta och rätta utan att öppna golvet. Spara mätvärden tillsammans med produktuppgifter och arbetsdokumentation.
Kontrollera vågrätheten enligt monteringskraven som beskrevs tidigare. Anteckna även följande:
- Vågräthet: Mät från brunnens centrum mot flänsens ytterkant.
- Placering: Mät avståndet mellan ytterfläns och väggens tätskikt. Kontrollera också närliggande rör.
- Fall: Använd rätskiva och vattenpass i flera riktningar, även närmast brunnen.
- Höjd: Jämför flänsen eller förhöjningsringen med nivån för underlaget till tätskiktet.
- Infästning: Kontrollera att brunnen sitter stadigt och att fästanordningarna är monterade enligt tillverkarens anvisning.
- Skydd: Kontrollera att skyddslocket sitter på och att byggrester inte har hamnat i brunnen.
Gå igenom mätningarna innan nästa skikt läggs. Ta bilder av den öppna konstruktionen och spara dem med dokumentationen. Då går det att visa vad som kontrollerats och hur arbetet utfördes om frågor uppstår senare, till exempel vid en skadeanmälan.
Vanliga misstag och när du bör ringa en rörmokare
De problem som ofta går att förebygga börjar med en brunn som bara sitter i spånskivan, ett underlag som sviktar eller ett fall som leder vatten bort från avloppet. Även fel höjd på flänsen och uteblivna kontrollmätningar kan skapa problem när tätskiktet ska anslutas. I äldre hus i Stockholm kan begränsad bygghöjd göra det svårare att få plats med både rätt fall och en korrekt anslutning.
Var också uppmärksam på brunnens ålder. Enligt tidigare Säker Vatten-regelverk omfattas golvbrunnar från före 1991 som inte uppfyller SS-EN 1253 av utbyteskrav, och aktuella Säker Vatten-regler anger att brunnar från före 1990 ska bytas vid renovering (regelutvecklingen för golvbrunnar). Kontrollera alltid vilken regelversion och produktinformation som gäller för projektet.
Ta hjälp av en Säker Vatten-auktoriserad rörmokare när golvbrunnen ska bytas, spillvattenledningen behöver ändras, våtrummet renoveras i en BRF eller du är osäker på hur tätskiktet ska anslutas. Det gäller särskilt när underlaget behöver byggas om eller när en väggnära placering kräver en godkänd systemkombination.
Innan arbetet går vidare, stäm av att brunnen är rätt för konstruktionen, sitter fast i bjälklaget, står rätt i förhållande till tätskiktet och att golvet leder vatten mot avloppet. Om något av detta är oklart är det bättre att reda ut det innan ytskiktet monteras.
Behöver du hjälp med byte eller montering av golvbrunn i ett badrum med spånskivebjälklag kan Hägersten VVS bedöma underlag, infästning och anslutning till tätskiktet. Kontakta Hägersten VVS för professionell VVS-hjälp i Stockholm och en lösning som följer branschreglerna.
